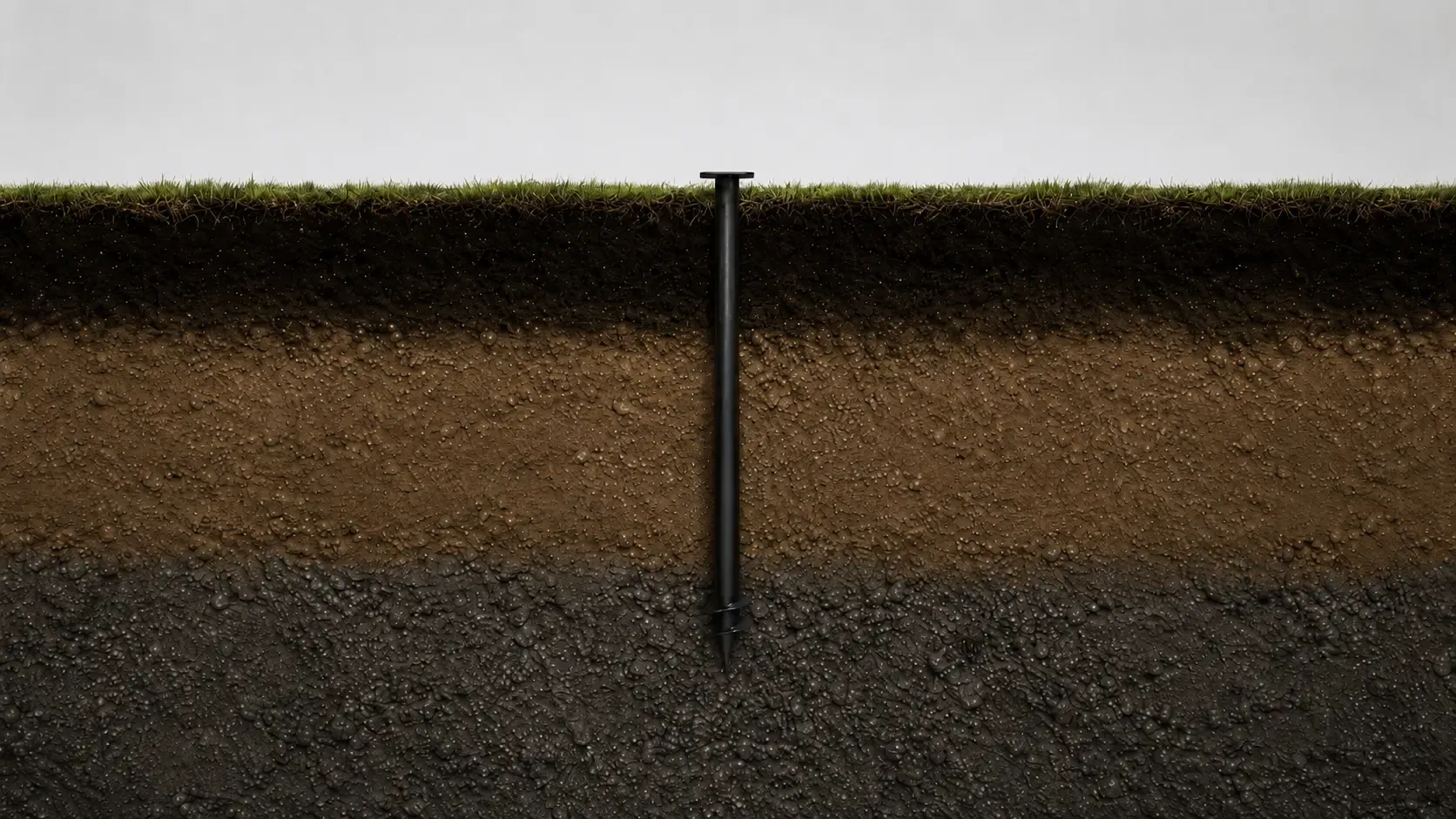

Конструкция винтовой сваи диаметром 89 мм и длинной 2500 мм
Винтовая свая диаметром 89 мм длиной 2500 мм со стенкой 3 мм состоит из стального трубчатого ствола, винтовой лопасти диаметром 250 мм, нижнего наконечника и и верхнего торца для последующей установки оголовка и соединения с обвязкой. Это типоразмер для заборов, террас, беседок, хозблоков, лёгких бань, навесов, деревянных настилов и каркасных построек небольшой массы.
Длина 2500 мм позволяет пройти поверхностный слой грунта глубже, чем короткие опоры, если это требуется по условиям участка. Ствол диаметром 89 мм воспринимает нагрузку от оголовка, стойки или обвязки. Лопасть при завинчивании помогает свае погружаться, а после установки передаёт часть нагрузки на грунт. Верхняя часть связывает опору с общей схемой свайного поля.
диаметр ствола — 89 мм;
длина сваи — 2500 мм;
толщина стенки — 3 мм;
диаметр винтовой лопасти — 250 мм;
нижняя часть — наконечник и лопасть;
верхняя часть — зона крепления оголовка, стойки или обвязки.
ГОСТ Р 59106-2020 задаёт требования к материалам, сварным соединениям, защитным покрытиям и методам контроля стальных винтовых свай. Для сваи 89 мм 2500 мм 3 мм важны прямолинейность ствола, стабильная геометрия лопасти, провар соединения и отсутствие повреждений покрытия в зоне контакта с грунтом.
СП 50-102-2003 рассматривает свайное основание как систему, где учитываются нагрузка, грунт и конструкция сооружения. Если нужно подтвердить фактическую работу свай в грунте, применяют методы полевых испытаний по ГОСТ 5686-2020. Для частных объектов типоразмер выбирают по грунту, массе постройки, шагу свай и схеме обвязки.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Домодедово

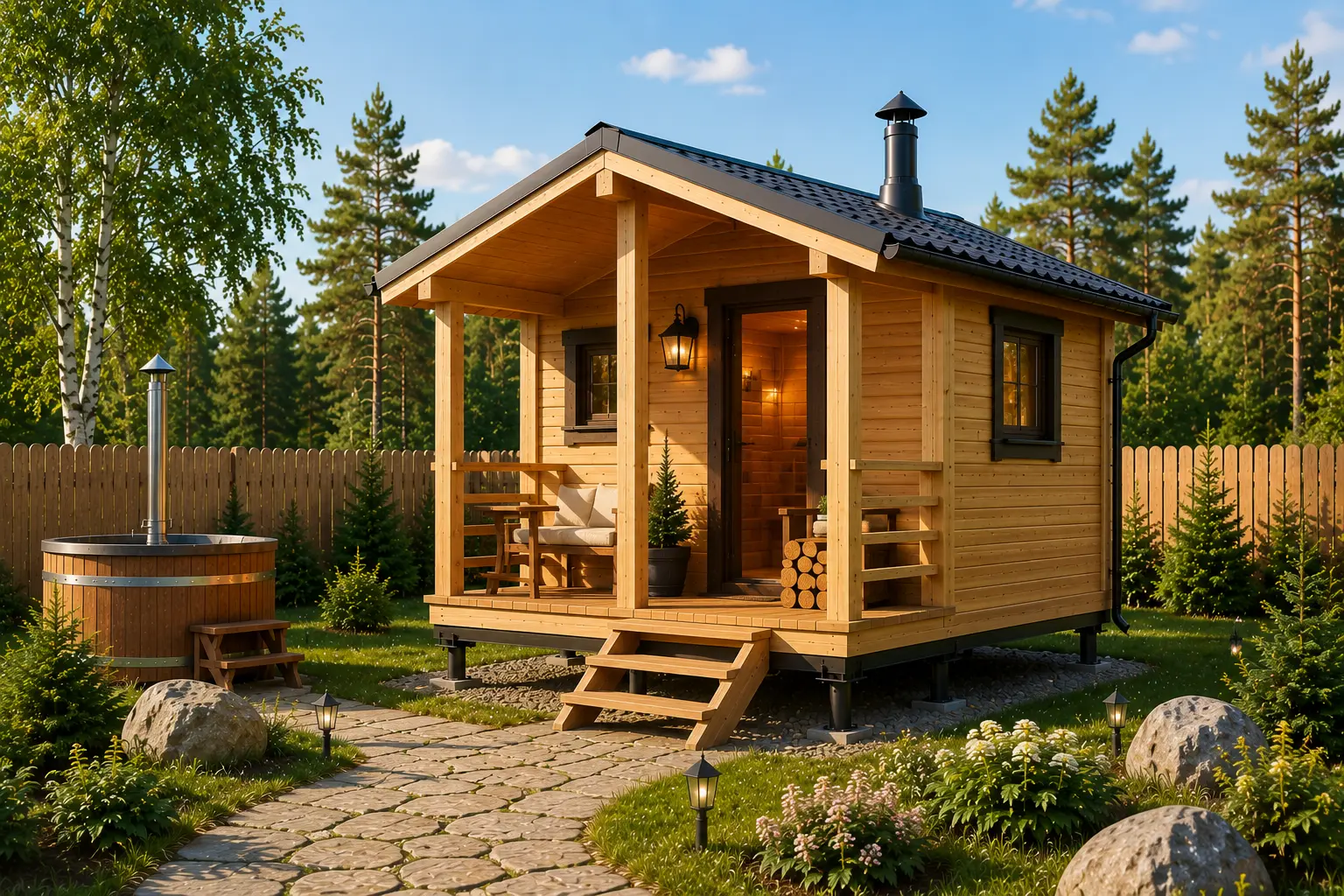

Область применения сваи диаметром 89 мм и длинной 2500 мм
Винтовая свая диаметром 89 мм длиной 2500 мм со стенкой 3 мм применяется для свайно-винтовых фундаментов под лёгкие каркасные строения, террасы, веранды без тяжёлого остекления, хозблоки, сараи, беседки, заборы и навесы. Длина 2500 мм помогает пройти рыхлый или влажный верхний слой и передать нагрузку на более устойчивую часть грунта.
Этот размер используют, когда короткой сваи 1500–2000 мм недостаточно по глубине погружения, но условия участка не требуют длинных опор 3000–4500 мм. Лопасть 250 мм передаёт усилие в грунт, а ствол диаметром 89 мм воспринимает нагрузку от обвязки. Для расчёта учитывают вес строения, кровлю, снеговую нагрузку, шаг свай, тип обвязки и глубину промерзания.
подходит для террас, веранд, беседок, хозблоков и заборов;
применяется на участках с умеренно слабым верхним слоем;
используется с деревянной или металлической обвязкой;
требует расчёта количества свай и расстояния между опорами;
защитное покрытие снижает риск коррозии в зоне контакта с влажной почвой.
ГОСТ Р 59106-2020 регламентирует требования к изготовлению стальных винтовых свай, включая геометрию, сварные соединения и покрытия. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать инженерно-геологические условия и расчётные нагрузки. При неоднородных грунтах фактическую работу опор проверяют по ГОСТ 5686-2020.
